Re: Bouteilles SECAM

Messagepar Eric 27 » 01 Mai 2017 12:45

kiki37 a écrit:j'aurais plutôt pensé à VR901 pour le réglage de la couleur en façade ( d'ailleurs sur le schéma, il est hors de la platine !) :? .
de toute façon, VR905 est couplé avec un commutateur qui coupe la couleur, il faudrait peut-être voir de ce coté là

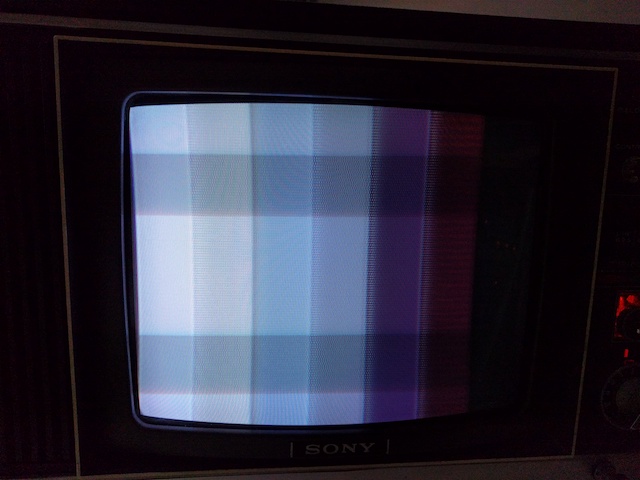

VR901, c'est le réglage de la teinte. Il y a deux réglages en façade, "Tint" et "Colour", mais en effet, il faut sans doute que je regarde de ce côté là. Ci-dessous une photo du récepteur. Avec quelques ajustements, j'ai réussi à faire apparaître la couleur, c'est très très fade, mais cela démontre que ce n'est pas un problème d'identification de bouteilles !



Le réglage "Colour" fonctionne, car quand on le baisse complètement, la couleur disparait. En revanche, le réglage "Tint" lui est complètement inerte.
TV Quatre, la télévisionnaire !
Eric 27
Petit ver
Petit ver

Messages: 28
Inscription: 22 Jan 2009 11:24

Re: Bouteilles SECAM

Messagepar Marc2 » 01 Mai 2017 13:15

Le réglage "tint" n'existe en général que pour les récepteurs NTSC.
Avatar de l’utilisateur
Marc2
Etalon
Etalon

Messages: 1447
Inscription: 30 Oct 2007 00:45

Re: Bouteilles SECAM

Messagepar Eric 27 » 01 Mai 2017 13:50

Marc2 a écrit:Le réglage "tint" n'existe en général que pour les récepteurs NTSC.

Et pourtant il est présent, sachant que c'est un récepteur qui a été conçu spécialement pour le marché Français ! S'agirait-il d'un réglage fictif ?!
TV Quatre, la télévisionnaire !
Eric 27
Petit ver
Petit ver

Messages: 28
Inscription: 22 Jan 2009 11:24

Re: Bouteilles SECAM

Messagepar kiki37 » 01 Mai 2017 14:17

Marc2 a écrit:Le réglage "tint" n'existe en général que pour les récepteurs NTSC.

Entièrement d'accord, mais j'ai rencontré dans ma carrière des TVC avec un réglage marqué "Teinte" et qui réglait en réalité l'intensité de la couleur, autrement appelé aussi "saturation"...sans doute des traductions approximatives...
Eric27 a écrit:Et pourtant il est présent, sachant que c'est un récepteur qui a été conçu spécialement pour le marché Français ! S'agirait-il d'un réglage fictif ?!

J'ai vu aussi ce réglage sur des TVC PAL/SECAM , mais inopérant. Sans doute prévu à l'origine pour le NTSC en fabrication internationale et laissé inutilement pour ne pas refaire une série spéciale Europe .
Eric27 a écrit:Avec quelques ajustements, j'ai réussi à faire apparaître la couleur, c'est très très fade,

Va voir du coté de VR302....
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg, (son C.V.)
modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Brigades du Tigre
Brigades du Tigre

Messages: 10870
Inscription: 03 Nov 2014 11:30

Re: Bouteilles SECAM

Messagepar BAISIN » 01 Mai 2017 18:36

En tous cas, avec le signal de la mire, sans chroma, avez vous une échelle des gris irreprochable sur l' écran du TV ?
BAISIN
Hippo
Hippo

Messages: 4985
Inscription: 09 Aoû 2009 21:18
Localisation: Grenoble

Re: Bouteilles SECAM

Messagepar BAISIN » 01 Mai 2017 18:37

Eric 27 a écrit:
kiki37 a écrit:j'aurais plutôt pensé à VR901 pour le réglage de la couleur en façade ( d'ailleurs sur le schéma, il est hors de la platine !) :? .
de toute façon, VR905 est couplé avec un commutateur qui coupe la couleur, il faudrait peut-être voir de ce coté là

VR901, c'est le réglage de la teinte. Il y a deux réglages en façade, "Tint" et "Colour", mais en effet, il faut sans doute que je regarde de ce côté là. Ci-dessous une photo du récepteur. Avec quelques ajustements, j'ai réussi à faire apparaître la couleur, c'est très très fade, mais cela démontre que ce n'est pas un problème d'identification de bouteilles !



Le réglage "Colour" fonctionne, car quand on le baisse complètement, la couleur disparait. En revanche, le réglage "Tint" lui est complètement inerte.

Avez vous le même phénomène de couleurs fades, en coupant la chroma sur la mire ?
BAISIN
Hippo
Hippo

Messages: 4985
Inscription: 09 Aoû 2009 21:18
Localisation: Grenoble

Re: Bouteilles SECAM

Messagepar Eric 27 » 01 Mai 2017 18:45

BAISIN a écrit:Avez vous le même phénomène de couleurs fades, en coupant la chroma sur la mire ?

Si je coupe la chroma sur la mire, j'ai un parfait noir et blanc.
TV Quatre, la télévisionnaire !
Eric 27
Petit ver
Petit ver

Messages: 28
Inscription: 22 Jan 2009 11:24

Re: Bouteilles SECAM

Messagepar BAISIN » 01 Mai 2017 18:57

Donc, faible circuit chroma. problème de discriminateurs( démodulateurs FM )
BAISIN
Hippo
Hippo

Messages: 4985
Inscription: 09 Aoû 2009 21:18
Localisation: Grenoble

Re: Bouteilles SECAM

Messagepar Eric 27 » 01 Mai 2017 19:04

BAISIN a écrit:Donc, faible circuit chroma. problème de discriminateurs( démodulateurs FM )

Est-ce que le fait d'ajuster VR302 suffira a corriger le problème ? Ou bien faut-il plutôt voir du côté de la carte du tuner ?
TV Quatre, la télévisionnaire !
Eric 27
Petit ver
Petit ver

Messages: 28
Inscription: 22 Jan 2009 11:24

Re: Bouteilles SECAM

Messagepar BAISIN » 01 Mai 2017 19:06

Eric 27 a écrit:
BAISIN a écrit:Donc, faible circuit chroma. problème de discriminateurs( démodulateurs FM )

Est-ce que le fait d'ajuster VR302 suffira a corriger le problème ? Ou bien faut-il plutôt voir du côté de la carte du tuner ?


Ne pas toucher le tuner.

Maintenant, ne connaissant pas le rôle de VR 302, je préfère m' abstenir de dire quoi que ce soit.
