Messagepar freddy2705 » 31 Mar 2017 00:20

Bonjour,

Désolé de refaire un sujet car le mien est quasi un copié collé de celui-ci.
http://www.tvnt.net/forum/une-antenne-dans-les-combles-t37363.html
Construction maison individuelle, volonté de mettre une antenne dans les combles, etc...
Je suis aussi en Bourgogne :lol: (89250)

Je comprend bien le schéma qui y a été posté mais dans mon cas, seulement 3 prises TV sont tirées et reliées à la GTL.
Un cable a été tiré et ramené dans les combles et le constructeur m'a laissé un répartiteur dans la GTL.

Donc si je comprend bien il me faut une antenne plutôt verticale pour capter les ondes dans un lieu homogène, un pré-ampli juste après l'antenne dans les combles. Mais vu que je n'ai que 3 prises TV dans la maison, ai-je aussi besoin d'un autre pré-ampli avant mon répartiteur ?
Je suis pas sur d'avoir tout bien compris.
J'ai aussi besoin d'un ampli vu que mes prises TV sont situés à environ 10m de ma GTL vu la longueur du cable ?

Merci d'avance pour votre aide...
freddy2705
Petit ver
Petit ver

Messages: 13
Inscription: 30 Mar 2017 22:34

Re: Une antenne dans les combles/bis

Messagepar bernard7715 » 31 Mar 2017 04:33

Bonjour et bienvenu sur le forum.
freddy2705 a écrit:il me faut une antenne plutôt verticale pour capter les ondes dans un lieu homogène
Cela s’appelle une antenne panneau,
Dans les combles les champs électriques (les onde) sont stratifiés donc non homogène :wink: .

Antenne panneau. https://www.2galli.fr/antenne-uhf-panneau-454pl-emme-esse,fr,4,454PL.cfm


Bouchon 75 ohms https://www.2galli.fr/bouchon-pour-connexion-f-charge-f-75-ohms,fr,4,VSE75F.cfm


freddy2705 a écrit: Mais vu que je n'ai que 3 prises TV dans la maison, ai-je aussi besoin d'un autre pré-ampli avant mon répartiteur ?
Je suis pas sur d'avoir tout bien compris.
Non, Le preampli qui est prés de l'antenne suffit. https://www.2galli.fr/kit-preampli-et-alim-vka101-1-entrees-uhf-cahors-visiosat,fr,4,VKA101_.cfm


freddy2705 a écrit:J'ai aussi besoin d'un ampli vu que mes prises TV sont situés à environ 10m de ma GTL vu la longueur du cable ?
Non, le prampli suffit, 10m de coaxial ce n'est pas une grande longueur de câble.
Petite question c'est du câble coaxial, qu'il y a entre le répartiteur et les prise murales :?:

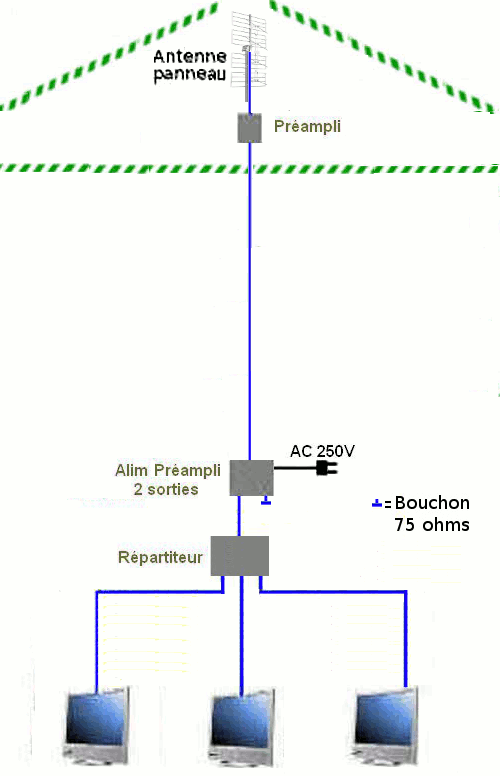

préampli antenne panneau  rep 3S.gif
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Truc de Fortunio 70km , Vabres 37km, Audix 142km, le Pic du midi 308km.
Avatar de l’utilisateur
bernard7715
Brigades du Tigre
Brigades du Tigre

Messages: 16453
Inscription: 14 Jan 2009 02:51
Localisation: combs la ville

Re: Une antenne dans les combles/bis

Messagepar marceljack » 31 Mar 2017 11:41

Bernard7715 a écrit:
freddy2705 a écrit:J'ai aussi besoin d'un ampli vu que mes prises TV sont situés à environ 10m de ma GTL vu la longueur du cable ?
Non, le prampli suffit, 10m de coaxial ce n'est pas une grande longueur de câble.
Petite question c'est du câble coaxial, qu'il y a entre le répartiteur et les prise murales :?:
Bonne question car si c'est du câble réseau à partir de la GTL vers les prises un ampli pourrait s'avérer nécessaire.
Installation TNT: Paris: VTU50 collective 21-60 / Royan: Lambda 9 + préampli
TV HD: Thomson FE9234B, Philips 39PFL3807, Acer AT2356,
PC: Pinnacle PCTV310i & 310e, Technaxx DVB-S3, Techgear Diversity Stick, Terratec TStick+
marceljack
The king !
The king !

Messages: 18429
Inscription: 06 Oct 2005 17:59
Localisation: 75019 PARIS

Re: Une antenne dans les combles/bis

Messagepar freddy2705 » 31 Mar 2017 12:19

Alors pour le cable coaxial j'en sais trop rien, comment je peux verifier?
Le bouchon de 75 ohms c'est pour éviter les pertes?
Si j'ai bien compris, le pré-ampli est en 2 partie. Une parti qui se met apres l'antenne et l'alimentation au niveau du repartiteur dans la gtl ?
freddy2705
Petit ver
Petit ver

Messages: 13
Inscription: 30 Mar 2017 22:34

Re: Une antenne dans les combles/bis

Messagepar bernard7715 » 31 Mar 2017 13:08

freddy2705 a écrit:Alors pour le cable coaxial j'en sais trop rien, comment je peux verifier?
Si les prises murale sont du type antenne tv, il y a de grande chance que ce soit du coaxial comme cable.
freddy2705 a écrit:Le bouchon de 75 ohms c'est pour éviter les pertes?
Oui, entre autre.
freddy2705 a écrit:Si j'ai bien compris, le pré-ampli est en 2 partie. Une parti qui se met apres l'antenne et l'alimentation au niveau du repartiteur dans la gtl ?
Oui, l'alimentation peut être insérer n'importe où dans l'installation entre le preampli et une prise murale, vue que la majorité des repartiteurs laissent passé le courant. Par exemple connecté l'alimentation sur une prise murale, entre le récepteur tv et la prise.
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Truc de Fortunio 70km , Vabres 37km, Audix 142km, le Pic du midi 308km.
Avatar de l’utilisateur
bernard7715
Brigades du Tigre
Brigades du Tigre

Messages: 16453
Inscription: 14 Jan 2009 02:51
Localisation: combs la ville

Re: Une antenne dans les combles/bis

Messagepar kiki37 » 31 Mar 2017 13:18

Bonjour
freddy2705 a écrit:Alors pour le cable coaxial j'en sais trop rien, comment je peux verifier?

si ta prise d'antenne est de ce genre, ça devrait être du câble coaxial:
Tu peux vérifier en la démontant éventuellement:
freddy2705 a écrit:Le bouchon de 75 ohms c'est pour éviter les pertes?

c'est pour équilibrer la 2ème sortie de l'alimentation et ne pas laisser une prise "en l'air"
mais tu peux aussi faire ce montage:
freddy2705 a écrit:Si j'ai bien compris, le pré-ampli est en 2 parties. Une partie qui se met apres l'antenne et l'alimentation au niveau du repartiteur dans la gtl ?

Oui le préampli se met au plus rès de l'antenne, il est alimenté par le câble coaxial qui "remonte" la tension nécessaire fournie par l'alimentation qui sert aussi de répartiteur à 2 directions, d'où le bouchon de 75 ohms dans le cas du montage de Bernard qui utilise un répartiteur à 3 directions (dans ce montage, les 3 prises ont la même puissance de signal, contrairement à mon schéma où la TV de droite est "favorisée"
"Qui dira toute la malice dont les choses sont capables lorsqu'elles cherchent à vous embêter ?"... E.Aisberg
modérateur des forums TVNT
Avatar de l’utilisateur
kiki37
Brigades du Tigre
Brigades du Tigre

Messages: 8745
Inscription: 03 Nov 2014 10:30

Re: Une antenne dans les combles/bis

Messagepar bernard7715 » 31 Mar 2017 13:42

kiki37 a écrit: Bernard qui utilise un répartiteur à 3 directions (dans ce montage, les 3 prises ont la même puissance de signal, contrairement à mon schéma où la TV de droite est "favorisée"
Je ne lui ai pas proposé cette installation avec un rep 2s, vue qu'il y a deja installé un rep 3s dans la colonne GTL
Combs la ville 77380, alt.85m -antenne dans les combles- 30km de la Tour Eiffel.
Cantal-Malbo15230, alt. 1115m - ant. Lambda9- émetteurs reçus: Labastide du Haumont 53km, Truc de Fortunio 70km , Vabres 37km, Audix 142km, le Pic du midi 308km.
Avatar de l’utilisateur
bernard7715
Brigades du Tigre
Brigades du Tigre

Messages: 16453
Inscription: 14 Jan 2009 02:51
Localisation: combs la ville

Re: Une antenne dans les combles/bis

Messagepar freddy2705 » 05 Avr 2017 22:24

Désolé pour le retard, je suis en plein travaux en ce moment (priorité oblige :( )
Je vais vérifier tout ça une fois que mon temps va se libérer et je prendrai des photos comme ça, ce sera plus clair pour tout le monde.
Merci
freddy2705
Petit ver
Petit ver

Messages: 13
Inscription: 30 Mar 2017 22:34

Re: Une antenne dans les combles/bis

Messagepar freddy2705 » 16 Avr 2017 10:44

Bonjour,

Je reviens vers vous pour vous donner quelques infos.
Le constructeur m'a laissé dans son carton d'origine, ce répartiteur
https://www.kelelek.com/produit/kel031990/repartiteur_tv_hertz/sat_6_sorties_coax_hager_tn206s que j'installe là où je veux.
Et j'ai vérifié les prise murales sans les démonter mais ça ressemble très fortement à ce que kiki37 a posté. C'est du coaxial...
Quelle est donc la configuration optimale à adopter connaissant maintenant les pièces du puzzle ? :D

Merci d'avance
freddy2705
Petit ver
Petit ver

Messages: 13
Inscription: 30 Mar 2017 22:34

Re: Une antenne dans les combles/bis

Messagepar kiki37 » 16 Avr 2017 11:14

Tu fais l'installation suivant le schéma de Bernard que je reproduis c-dessous, en utilisant le répartiteur 6 directions à la place du 3 directions et en mettant des bouchons 75 ohms sur les sorties non utilisées
malheureusement, ce répartiteur 6 directions affaiblit beaucoup le signal

si le résultat n'est pas bon, il faudra le remplacer par un répartiteur 3 directions
