[Topic unique] Aston Simba HD (Fransat)

[kiki37]

Bonjour
Peux-tu nous poster une photo nette de l'intérieur de la bête ?

[aldololo08]

demain je posterais une photos bonne fin de soiree

[aldololo08]

fichier trop gros

[aldololo08]

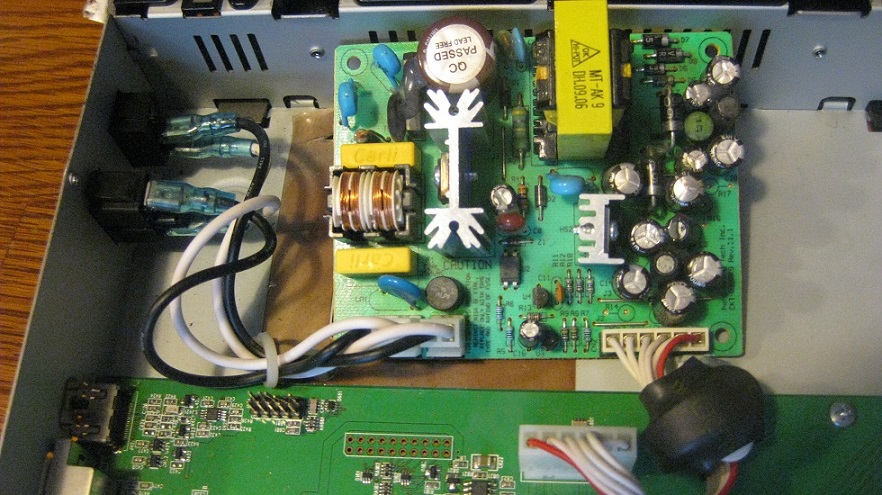

voici deux photos redimentionner

[aldololo08]

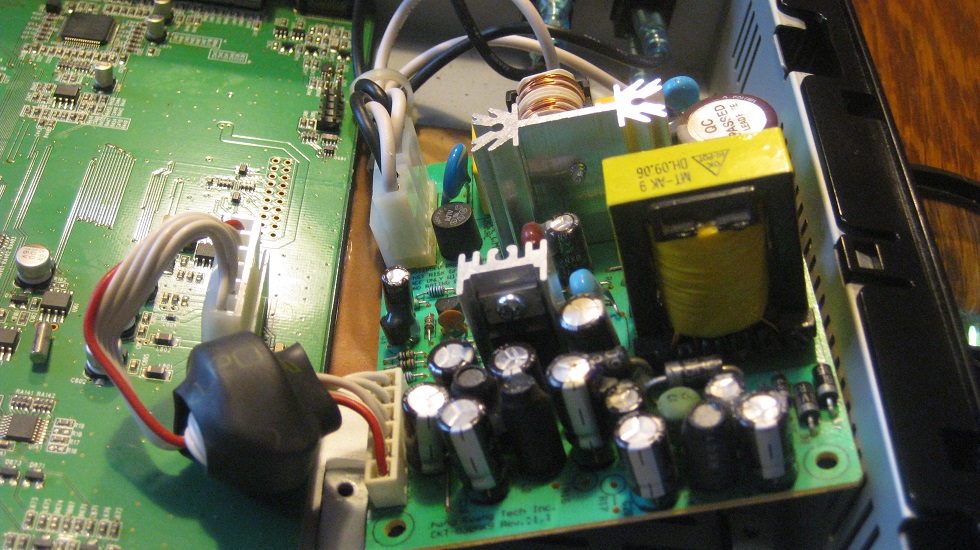

l'autre

[marceljack]

Bonjour,

Je pense qu'il y a au moins 2 condos gonflés à remplacer (voir photos, cliquer dessus pour agrandir).





Si tu veux démonter l'alim, il faut débrancher le connecteur de la nappe côté carte mère (côté alim c'est soudé) et celui qui va vers l'inter et la prise (ou les cosses en les repérant).

[aldololo08]

merci je vais allez en chercher demain chez un vendeur de composants bonne soirée et merci

[marceljack]

merci je vais allez en chercher demain chez un vendeur de composants bonne soirée et merci

Bon courage, mais fais bien attention à la polarité lors du montage et prends des modèles qui tiennent 105°C.

[aldololo08]

voici la liste des condensateurs radial chercher chez GO TRONIC voltage différent avec les références de chez eux
C7 47 µ 50v 22709 105°C 50 volt
C10 1 µ 50v 22700 105°C 63 volt
C12 680 µ 16v 04976 105°C 25 volt
C13 680 µ 10v 04976 105°C 25 volt
C14 470 µ 10v 22716 105°C 25 volt
C15 680 µ 16v 04976 105°C 25 volt
C16 680 µ 10v 04976 105°C 25 volt
C17 100 µ 25v 22710 105°C 25 volt
C18 100 µ 25v 22710 105°C 25 volt
C19 220 µ 35v 22714 105°C 50 volt
C20 220 µ 35v 22714 105°C 50 volt
R15 1000 µ 10v 22720 105°C rupture a la place ref 22721 1000 µ 50v 105°C

prix total 4.97 euros reference de GO TRONIC

le plus dur reste a faire mais le vendeur m'a dit que pour lui il n'y en a que deux a changer j'avais amener le demo

[marceljack]

voici la liste des condensateurs radial chercher chez GO TRONIC voltage différent avec les références de chez eux
C7 47 µ 50v 22709 105°C 50 volt
C10 1 µ 50v 22700 105°C 63 volt
C12 680 µ 16v 04976 105°C 25 volt
C13 680 µ 10v 04976 105°C 25 volt
C14 470 µ 10v 22716 105°C 25 volt
C15 680 µ 16v 04976 105°C 25 volt
C16 680 µ 10v 04976 105°C 25 volt
C17 100 µ 25v 22710 105°C 25 volt
C18 100 µ 25v 22710 105°C 25 volt
C19 220 µ 35v 22714 105°C 50 volt
C20 220 µ 35v 22714 105°C 50 volt
R15 1000 µ 10v 22720 105°C rupture a la place ref 22721 1000 µ 50v 105°C
prix total 4.97 euros reference de GO TRONIC

Pas de problème si la tension est plus élevée à condition que la taille ne soit pas trop grosse.
Ce qui m'étonne pour le 1000 µF c'est qu'ils n'aient pas de 16 V ou de 25V car passer de 10V à 50V risque de faire une grosse différence de taille.

le plus dur reste a faire mais le vendeur m'a dit que pour lui il n'y en a que deux a changer j'avais amener le demo

Si tu n'es pas un habitué du fer à souder, pourquoi ne pas profiter de son offre de les changer pour toi ?
