[Topic unique] La RNT (DAB+) à Valence

[HMT38]

Bonjour Paul,
LA seule référence avec (1) se trouve sur le document du Journal Officiel dans les colonnes atténuation par rapport à la PAR (puissance apparente rayonnée). Tout autre document est donc à lire avec précautions.
Ci-dessous pour rappel les deux agréments avec en annexes les tableaux des valeurs de rayonnement pour Valence local et Valence étendu. On y retrouve les -4 degrés de tilt imposés dans le plan vertical pour les antennes de Valence local suivant les accords internationaux entre la Suisse et la France. Soit 5 kw maximum dans le plan horizontal (de 70 à 130° d'azimut) et 8 kw maximum avec -4 degrés de tilt ou inclinaison des antennes vers le bas... 5 kw de PAR à 30° d'azimut (direction de la Suisse) nous donne bien 3db d'atténuation d'après ce tableau soit 2.5 kw de puissance vers la Suisse contre 6kw pour l'étendu.
https://www.legifrance.gouv.fr/jorf/id/JORFTEXT000051754711
https://www.legifrance.gouv.fr/jorf/id/JORFTEXT000051657185

[Senuphile]

Les signaux du 9A ET du 12A sont exploitables en région lyonnaise.
Testés avec le DOR215 sur le boulevard du baron du marais à Ste Foy les Lyon, altitude 280m horizon dégagé vers le Sud:
(être à pied ou en deux roues pour pouvoir s'arreter et faire ses tests avec son récepteur préféré)
- 9A ETendu 8 barrettes
- 12A LOcal 7 barrettes
c'est largement suffisant pour avoir l'audio en extérieur dans les jardins du secteur.
Très surprenant pour le 12A qui est à 100 kms avec des restrictions.
Testé avec le même DOR215 à la maison, altitude 200m, horizon pas spécialement dégagé: la 1ère barrette frémit pour le 9A , non accroché. Rien pour le 12A.

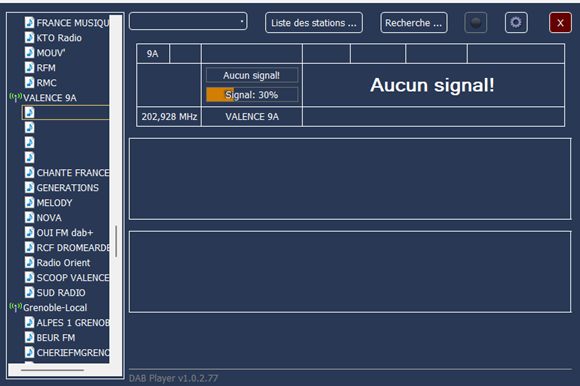

En branchant provisoirement depuis la sortie d'ampli d'antenne le plus direct possible vers le PC équipé de DABPlayer:

Vu 908 fois

Trop faible pour avoir du son. En sélectionnant un par un les quatre canaux anonymes , l'dentifiant est affiché en haut de la fenetre:
4 -> IMPACT FM
3 -> FG DJ RADIO
2 -> TSF JAZZ
le 1 n'affiche rien, ca doit être ICI DROME ARDECHE, le dernier manquant, toujours dans la liste du DOR215, accroché ces derniers jours vers Morestel.
Les autres canaux ressortent leur identifiant dans l'onglet sauf «SCOOP Lyon» et «RCF ISERE».
Plus de datas non plus maintenant.

[Gaël01]

Salut !

Voici des photos du site du Mont Miandon, qui diffuse le 9A de Valence Étendu pour Annonay.

https://photos.app.goo.gl/3j3egnixzXebUcTM6.

La PAR est de 1,5 kW.

Les dipôles sont au sommet du pylône. Ils ont remplacé les émetteurs TV analogiques qui servaient pour Boulieu-lès-Annonay (https://www.tvnt.net/forum/post718099.html#p718099).

Le paysage : https://photos.app.goo.gl/zR8djCWCjPotb7XFA.

[Senuphile]

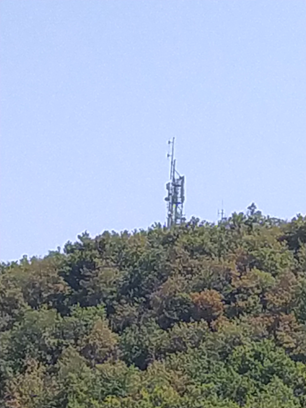

Test avec le DOR215 ce 15 Aout de la réception des 9A 9C et 12A au pied de l'emetteur dominant Privas.
En pratique, j'ai fait le test au plus près depuis la route ouverte à la circulation, l'émetteur vu depuis la route, avec les deux aériens dab au sommet du pylône ?

Vu 675 fois

12A 6 barres auto identifié Valence Local 1
forcément depuis St Romain de Lerps (seul émetteur).

9C 4 barres auto identifié Grenoble LOcal
le 9C pourrait être à terme être diffusé depuis ce site, Privas étant dans la zone du local de Montélimar.
le 9C de Montélimar n'a pas démarré.

9A bargraphe à fond auto identifié Grenoble 9A.
- depuis St Romain de Lerps 6kW, depuis le même site le local à 5kW est à 4 barres seulement
- depuis Montélimar-Savasse 4kW, pas pensé à comparer avec les métros de Montélimar, mais avec tous les obstacles qui nous séparent de Montélimar, le bargraphe ne devrait pas être à fond.
- ou depuis... LesVincentes ???kW
L'émetteur de LesVincentes diffuse l'étendu de Valence

[Mixture]

Le capteur FMNet installé au sud de la ville reçoit très faiblement les 5D Grenoble étendu, 7A M1, 7B M2, 9C Grenoble local, 10B M1, et 10C M2. Rien sur le 9A, ce qui exclut toute diffusion depuis Les Vincentes, sauf si tu es tombé au bon moment alors que des essais étaient effectués. Rien non plus sur le 12A (ni Valence, ni la Suisse). Puisque les 10B et 10C reçus viennent de la Montagne de Savasse, je pense que le 9A que tu as reçu provient également de ce site, mais ça n'explique pas la qualité de réception à 100%. On en revient donc aux essais de diffusion du 9A depuis Les Vicentes, qui seraient terminés à l'heure actuelle

[HMT38]

Bonjour Senuphile,
A vu d’œil, ces antennes de Vincentes ressemblent à de la FM !
Je pense mais je peux me tromper, qu'à terme le dab plus pour l'étendu de Valence et les métropolitains seront plutôt diffusés depuis le col de l'Escrinet avec le site de la Crête de Blandine à plus de 1050 m d'altitude. On couvre à la fois vers Aubenas et l'Ouest de l'allotissement et vers Privas pour connaitre un peu cette région. C'est déjà le cas avec les émetteurs du service public avec 1 KW en FM. Sauf pour Montélimar local il est vrai qui pourrait être diffusé depuis ce site des Vincentes.
Alors attendons...

[Gaël01]

Ce qui m'intrigue c'est que le 9A de Privas sera diffusé sur le site Towercast de Chabanet alors que la diffusion de Valence Étendu est gérée par TDF, et ce dans toutes les zones.

https://www.cartoradio.fr/index.html#/cartographie/lonlat/4.59058999/44.70497447.

[HMT38]

Bonjour Gael,
Ce site de Chabanet les Vincentes est à la fois TDF et Towercast (deux pylônes) comme pour la crête de Blandine d'ailleurs.
Le local de Montélimar a retenu Towercast comme diffuseur. cette déclaration d'un émetteur sur cartoradio sur le site Towercast des Vincentes au dessus de Privas semble confirmer un deuxième émetteur pour Montélimar local. Et le contour de cet allotissement s'arrête précisément au col de l'Escrinet, limite de couverture du site des Vincentes.
Cela parait logique au vue de la zone de couverture de l'allotissement local très limitée vers l'Ouest et le Nord-Ouest comparée à celle de l'étendu. Au JO, il est précisé un taux de couverture de 80% de la population dans le bassin de vie de Montélimar et 80% dans le bassin de vie de Privas dans un délai de 2 ans.
Puis viendront dans un délai de 4 ans Nyons, Valréas, Buis les Baronnies, Dieulefit.
Enfin, l'espacement des canaux entre le 9A de Valence étendu et le 9C de Montélimar local laisse supposer des sites de diffusions différents comme sur le secteur de Privas : Chabanet les Vincentes pour le local et possiblement La Crête de Blandine (col de l'Escrinet) pour l'étendu sans brouillages. Ce dernier site couvre Aubenas d'un côté et Privas de l'autre. Si les canaux avaient été adjacents, comme pour beaucoup de métropolitains, un site commun aurait été obligatoire.

[Gaël01]

Oui Chabanet est à la fois TDF et Towercast, mais le nouvel émetteur DAB+ a été ajouté sur le site Towercast. Rien de nouveau sur le TDF.

[Senuphile]

Bonjour à tous.
Le test aux alentours de l'émetteur des Vincentes a été réalisé vite fait en passant, avec photo pas précise de loin depuis le premier bas-coté disponible de la route "en contrebas". Vu la pente moyenne de la départementale, j'étais après 50m presque à la même altitude que le pylône. Pas de matériel pour afficher les Tii.
Le pylone Towercast est peut-être le plus petit, caché derrière les arbres. En haut du grand pylône TDF, ce sont toujours des aériens FM.
A partir du 16 je suis en vacances vers Chabeuil. Suite aux commentaires, je teste Samedi après-midi INDOOR, le 9A est bien faible, St Romain de Lerps ne peut pas être actif, je trouve aussi les deux métros moins forts que la dernière fois. Le 12A est à 12 barrettes comme prévu. Toujours rien sur le 9C pour Montélimar.
Je reteste tôt ce Lundi matin: le 9A est à nouveau plein pot les métros 7A et 7B sont revenus plein pot.
Cette fois j'ai QIRX et Abracabra installé sur le portable.

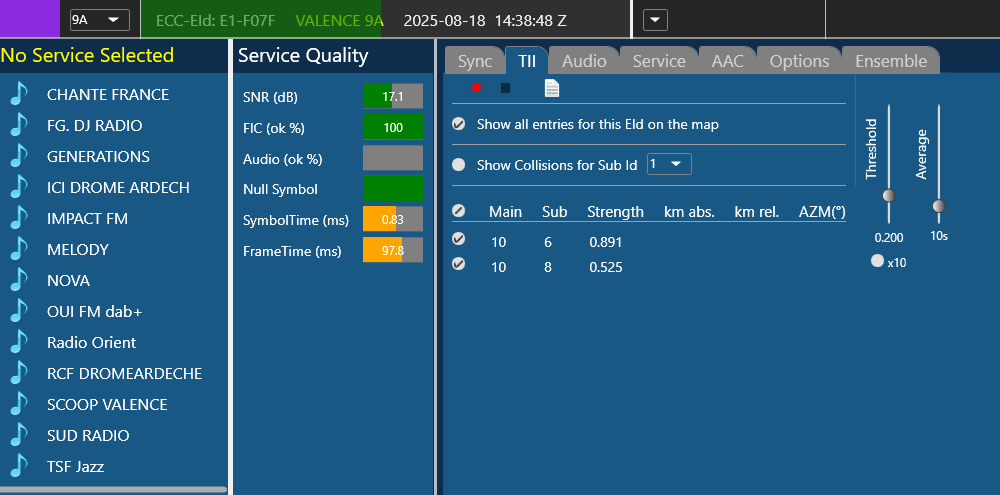

Avec QIRX pour des tests indoor * :

Vu 501 fois

Je prends le 9A depuis 10-6 St Romain De Lerps et 10-8 Tournon.
Saint Romain de Lerps et Tournon sont donc fonctionnels
et actifs ... aujourd'hui , demain sera un autre jour.
Les Tii des métros 7A et 7B sont ceux de St Romain de Lerps. Les métros depuis Montélimar-Savasse ne sont pas accrochés.
Il y a des petits malins qui changent leur label pour être premiers de la liste, et puis il y a les autres. A comparer:
ICI DROME ARDECH
RCF DROMEARDECHE
J'ai accroché il y a déjà quelque temps le 9A depuis Morestel puis depuis Lyon avec une liste de services pas complète. Pour Lyon sans Tii, je l'ai attribué arbitrairement à l'émetteur d'Annonay où je savais les antennes posées (entre le 20/06 et le 20/07) et filmées par Gael ces jours-ci.
On doit effectivement encore être dans une période de test

* l'antenne d'intérieur qui alimente la clé SDR est constituée de deux antennes téléscopiques orientables dans une demi-sphère, de longueur max 90 cm chacune, longueurs ajustées à 37.5cm et alignées en polarisation verticale.
