Tester le signal en réception ?

[kiki37]

Bonsoir,
J'ai un doute , ça existe en format autre que PU ?

PU = ?

[Mario78]

Bonsoir,
J'ai un doute , ça existe en format autre que PU ?

PU = ?

PU = Prise utilisateur

[marceljack]

:gratt: PU = ?

PU = Prise utilisateur

C'était ta réponse pour le moins curieuse à la question de havaniti "je ne comprends pas: alors ça sert à quoi un séparateur tv/ FM" ...
En ce qui me concerne c'est la première fois que je rencontre ce "vocable" dans ce contexte.

J'ai un doute , ça existe en format autre que PU ?

Effectivement les séparateurs radio/TV existent (ou existaient...) sous forme de boitier séparé, je dois en avoir un des années 70 quelque part, avec connexion par vis et pontets (pas de prises F en Europe à l'époque, c'était réservé au câble américain).

[havaniti]

-->

-->

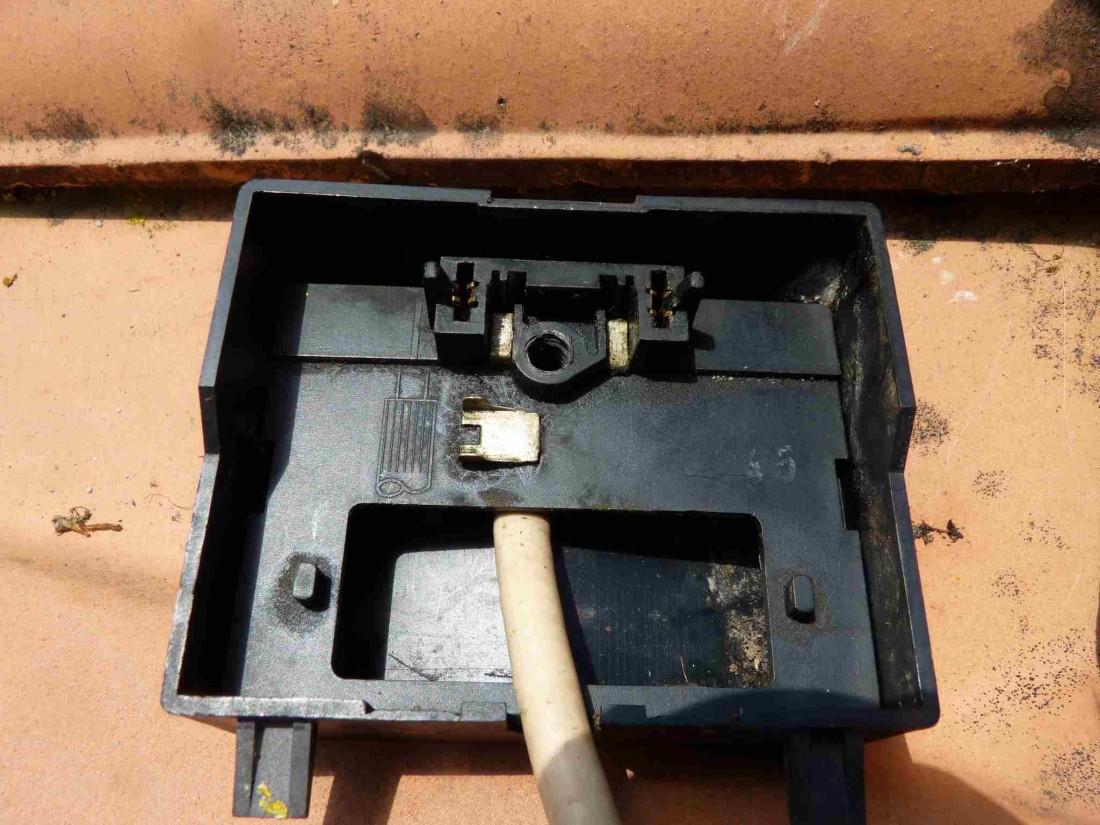

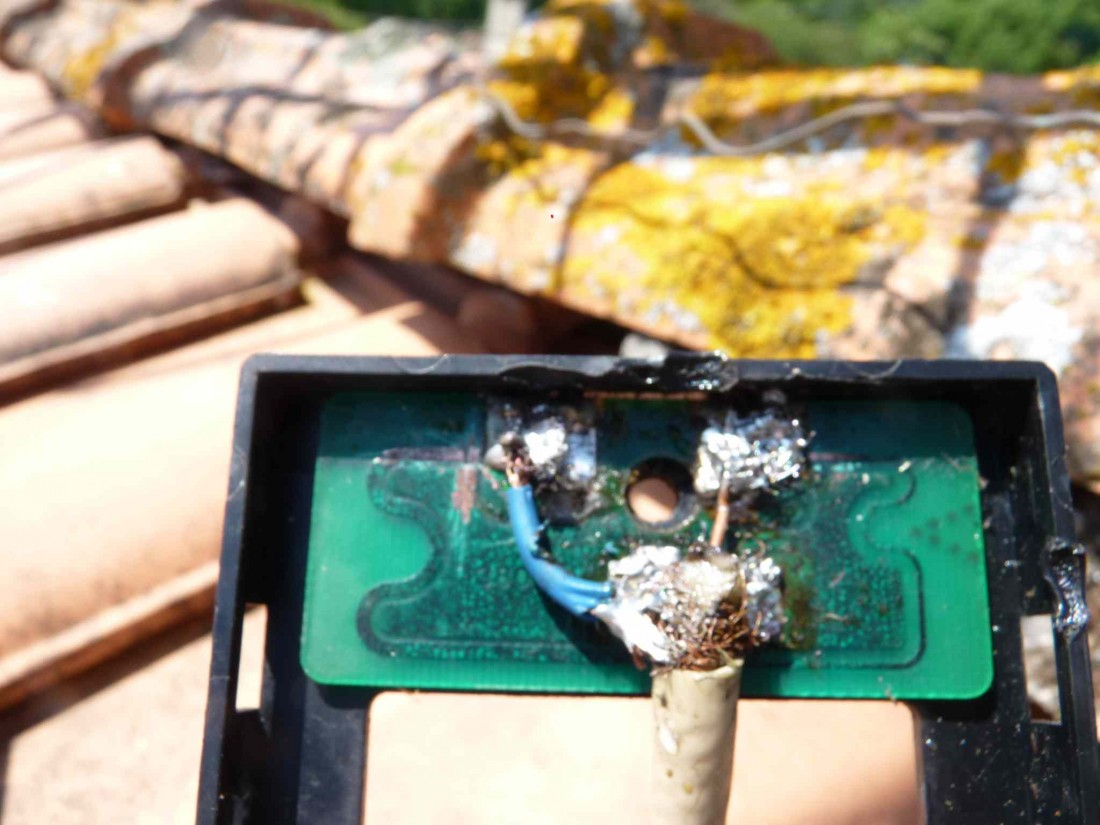

Bonjour à tous ce reprends ce post ancien qui détaille déjà mon installation suite à une première panne. Et je suis à nouveau en panne "signal zero ". Je vous passe les recherches qui m'ont conduit à incriminer le boitier séparateur du mât - ou plutôt les connecteurs - aussi je l'ai remplacé. C'est une installation à 2 râteaux FM et TV, la FM fonctionne mais toujours pas la télé. Alors j'ai incriminé le râteau TV et donc son connecteur ci joint en photo. Je n'avais pas la continuité électrique entre la plaquette de masse et la fente du connecteur antenne ( celui de droite ) et même en nettoyant bien j'avais quelque chose de très aléatoire sans vraiment comprendre pourquoi puisqu'il n'y a rien dans ce boitier. Tous mes essais étant vains je l'ai soudé au moins pour faire un essai et avancer dans la recherche de la panne et je m'aperçois que j'ai zero volts aux 2 bornes du raccordement à l'antenne. Si je ne raccorde pas la cable à ce boitier j'ai 24 V DC entre fil et masse et si je le raccorde j'ai zero. En cherchant au multimètre je m'aperçois que les 2 bornes plates de connexion antenne sont raccordées électriquement ce qui se voit d'ailleurs ce circuit tout autour de la plaque qui relie les 2 bornes. Alors je ne comprends plus rien. Cette plaque met donc en court circuit une alimentation en 24 V DC, c'est pas bon ça.....Pour être sûr j'ai coupé ce circuit à côté du fil bleu - ce n'est donc pas irréversible, il suffit d'un point de soudure - et alors je retrouve bien mon 24 V DC aux bornes de l'antenne. Je ne comprends plus rien, voulez vous svp m'expliquer ce qui se passe ? Très cordialement.

[kiki37]

Bonjour
Quelle est la référence de l'antenne ?

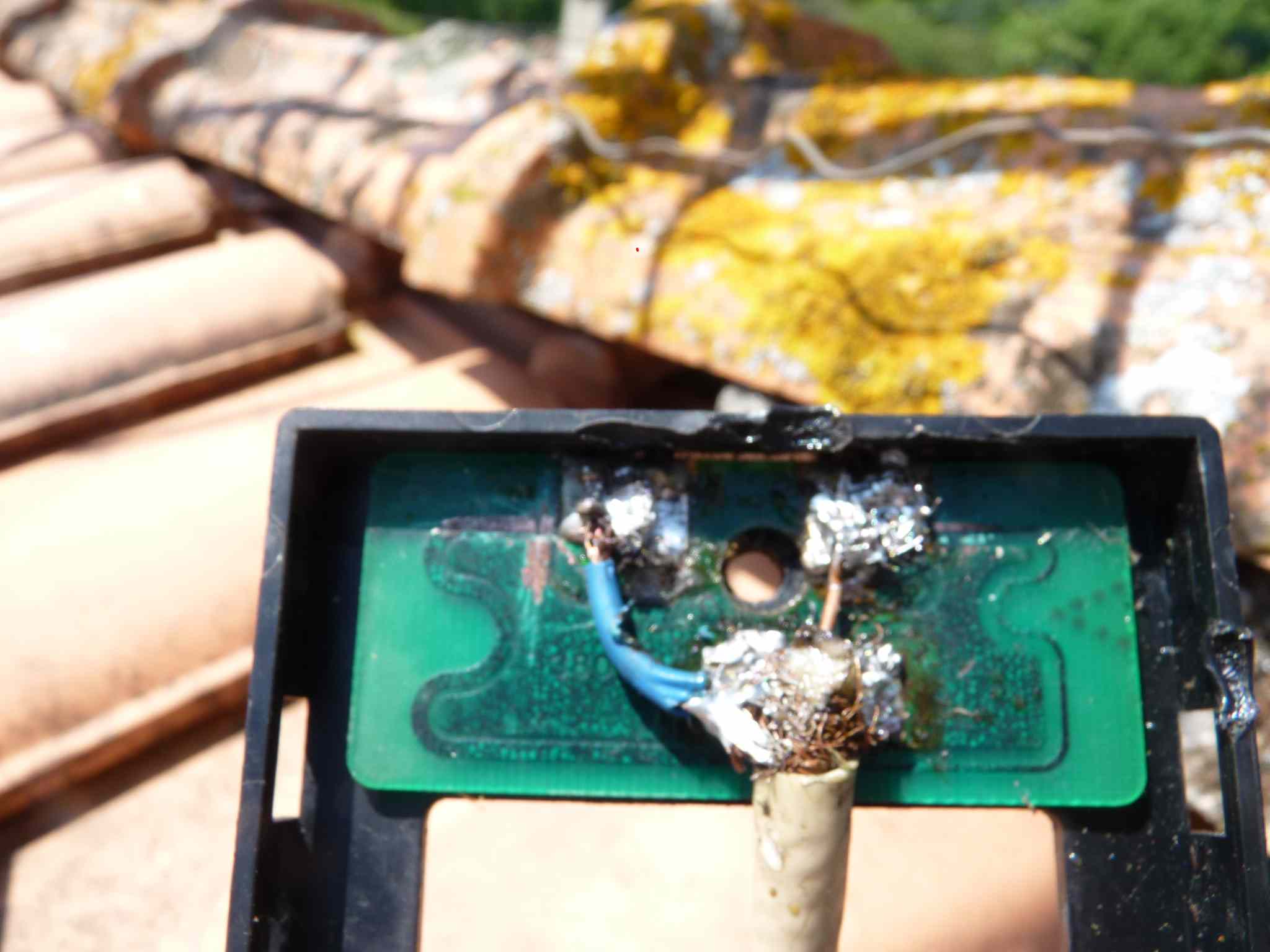

La photo est un peu floue, mais visiblement il faudrait refaire des connexions "propres"
Qu'y a t'il sur ce circuit imprimé ? Est-ce un préamplificateur ?

• Si oui, il est normal d'y envoyer du 24 V
• Si non (bornes reliées directement au dipôle de l'antenne) : il ne faut pas y envoyer de 24 V , la connexion étant alors un court-circuit

NB, je n'ai pas relu le sujet depuis le début .

[nono 63]

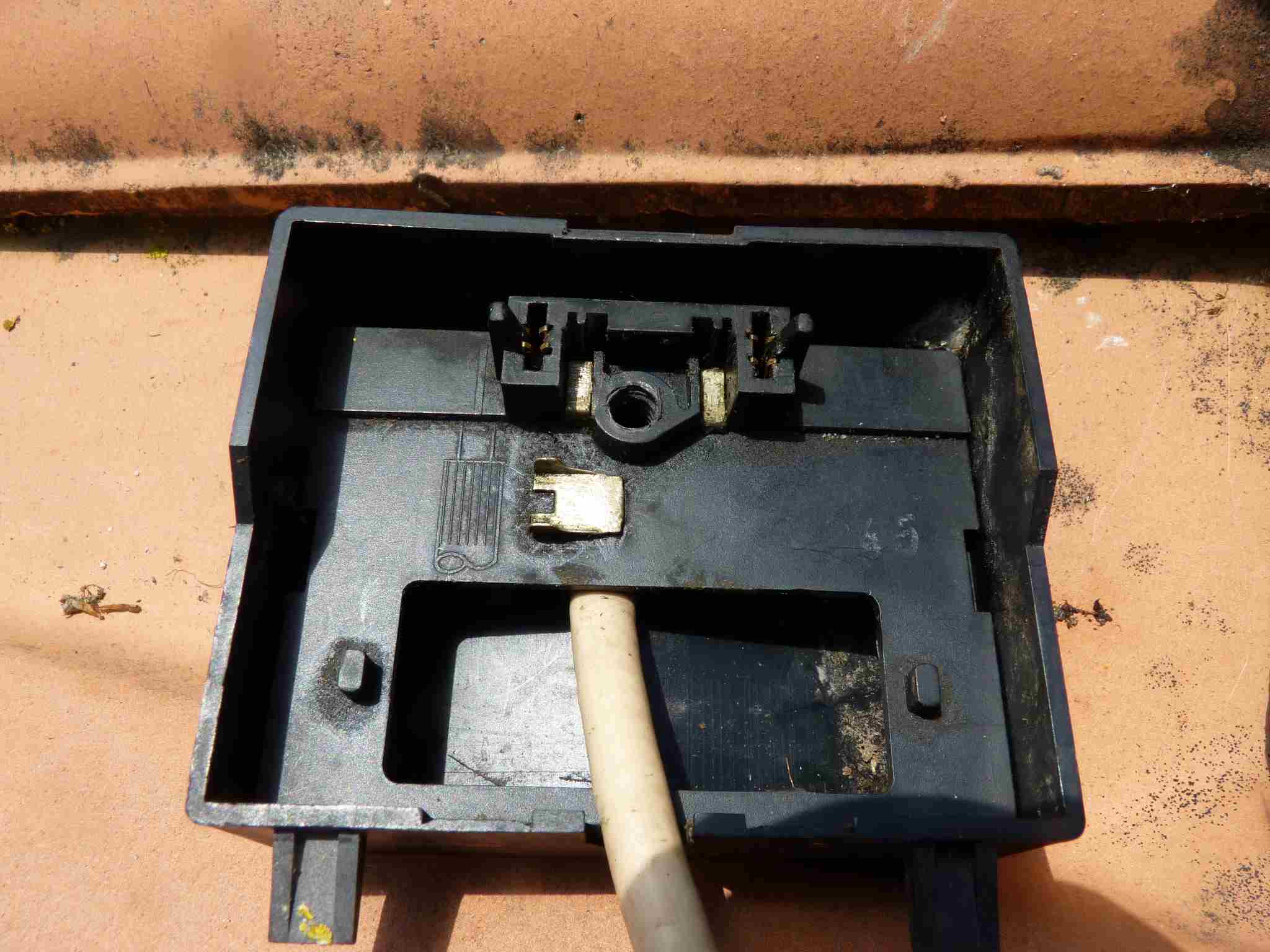

Cela ressemble fortement à un boitier de connexion d'antenne de marque Wisi qui a été bricolé avec des soudures...

Alors que justement la connexion avec le coaxial et le boitier se fait uniquement avec une vis en plastique qui le plaque contre .

Le 24V ne doit pas arriver dans le symétiseur de l'antenne mais dans un préampli placé sur le coaxial AVANT l'antenne !

[Mario78]

Cela ressemble fortement à un boitier de connexion d'antenne de marque Wisi qui a été bricolé avec des soudures...

Alors que justement la connexion avec le coaxial et le boitier se fait uniquement avec une vis en plastique qui le plaque contre .

Le 24V ne doit pas arriver dans le symétiseur de l'antenne mais dans un préampli placé sur le coaxial AVANT l'antenne !

Bonjour,
C'est aussi l'impression que j'ai
Il y a eu une période où des bricoleurs du dimanche supprimé le symétriseurs des antennes.

[marceljack]

Il y a eu une période où des bricoleurs du dimanche supprimé le symétriseur des antennes.

Dans ce cas vu le bricolage je me demande s'il n'aurait pas mieux valu le supprimer !
On peut faire un symétriseur avec une longueur de coax de 1/4 d'onde (multiplié par le coeff de vitesse, de l'ordre de 0,66) court-circuité au bout et monté en parallèle sur le coax de descente (blindage sur l'âme et inversement).
Mais il n'y a pas d'adaptation d'impédance, ce que fait aussi le symétriseur des boitiers de raccordement (généralement 300 ohm -> 75 ohm).

[havaniti]

Bonjour et merci pour vos réponses.
Vous me faites bien progresser.

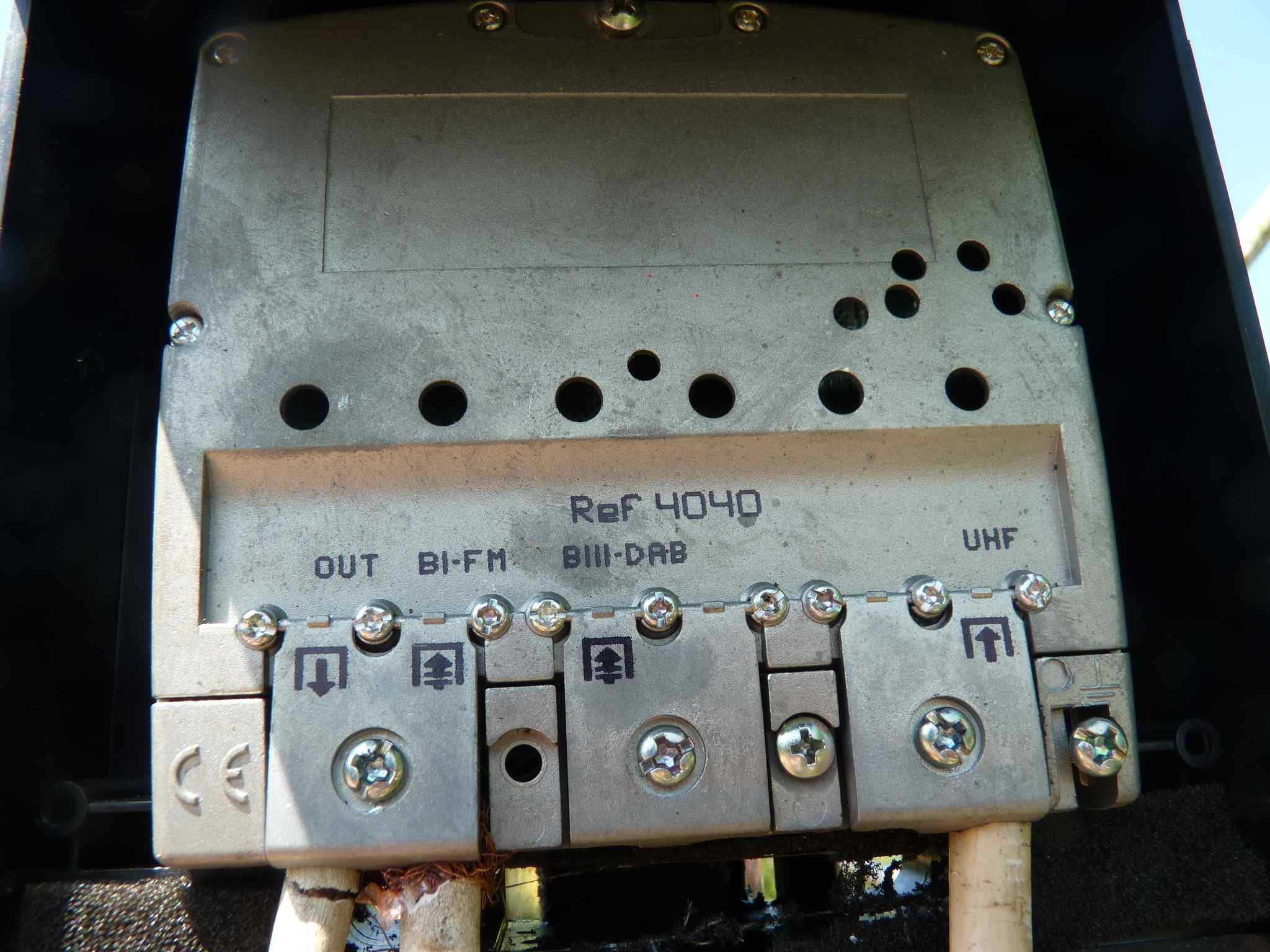

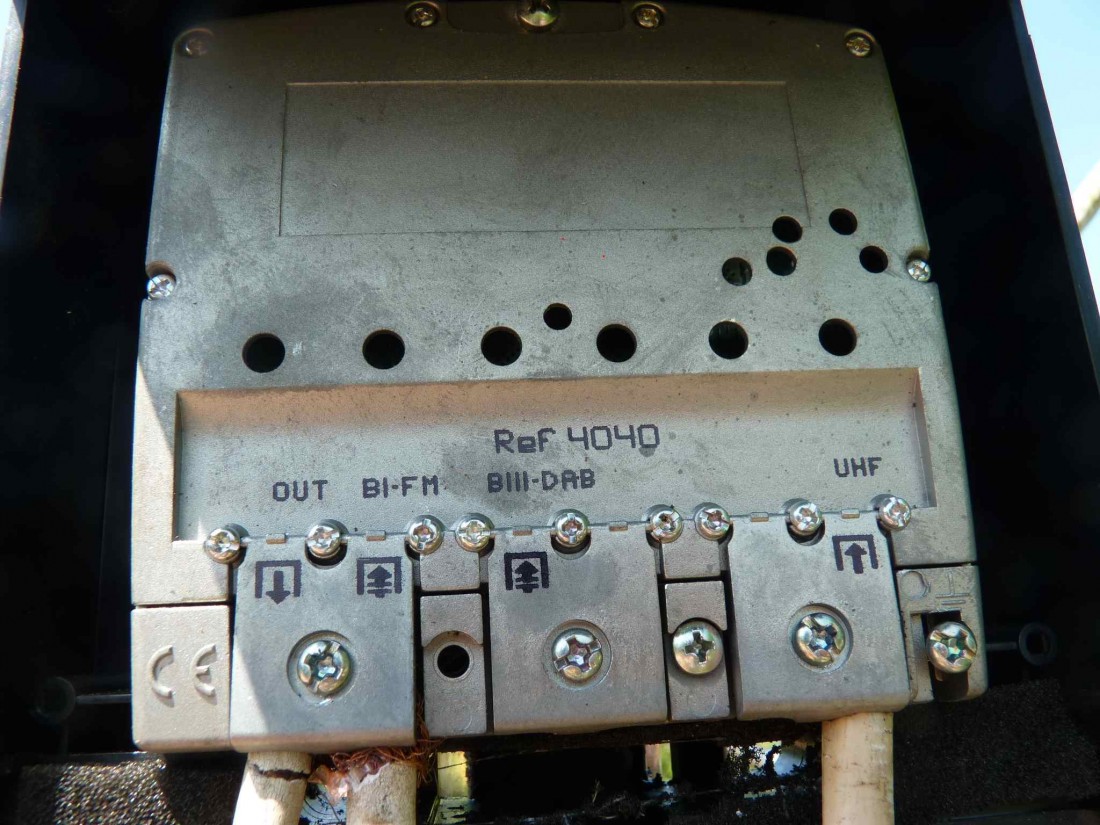

En fait j'ai remplacé un "amplificateur à large bande " par un " coupleur de mât "....
Et il y a toujours dans la maison sur la ligne l'alimentation de l'ampli qui envoie du 24 V.
Ce que je ne comprends pas c'est que, quand je suis tombé en panne et toujours pour chercher d'où ça venait j'ai supprimé cet amplificateur de mât et raccordé directement le fil qui venait de la maison, donc toujours avec le pré-ampli qui envoyait du 24 V à l'antenne et ça marchait, j'avais toutes les chaines, ça a duré une semaine et je suis tombé à nouveau en panne. Il me reste donc sur la ligne le répartiteur ( qui a une led verte de fonctionnement et qui est bien allumée ) et l'alimentation qui envoie bien du 24 V, j'aurais pu cramer quelque chose ?? Et à l'arrêt puisque je suis parti 8 jours et au retour plus rien avec courant coupé....

[kiki37]

En fait j'ai remplacé un "amplificateur à large bande " par un " coupleur de mât "....

Mais, ça n'a rien à voir
un préampli est un accessoire ACTIF avec de l'électronique qui a besoin d'avoir du courant et une alimentation pour fonctionner
un coupleur est un accessoire PASSIF dans lequel il ne faut pas injecter de courant

Et il y a toujours dans la maison sur la ligne l'alimentation de l'ampli qui envoie du 24 V.

C'est là l'erreur : supprimer le préampli doit entrainer la suppression de l'alimentation : les deux vont de pair

Il me reste donc sur la ligne le répartiteur ( qui a une led verte de fonctionnement et qui est bien allumée )

Alors là, je ne comprends plus rien : s'il y a une diode verte, ce n'est pas un simple répartiteur mais peut-être un préampli a deux sorties, auquel cas il lui faut une alimentation...

Bref en employant les mauvais termes, je ne comprends plus rien à l'installation
Un dessin avec les références des éléments , ou des photos serait plus explicite .....
