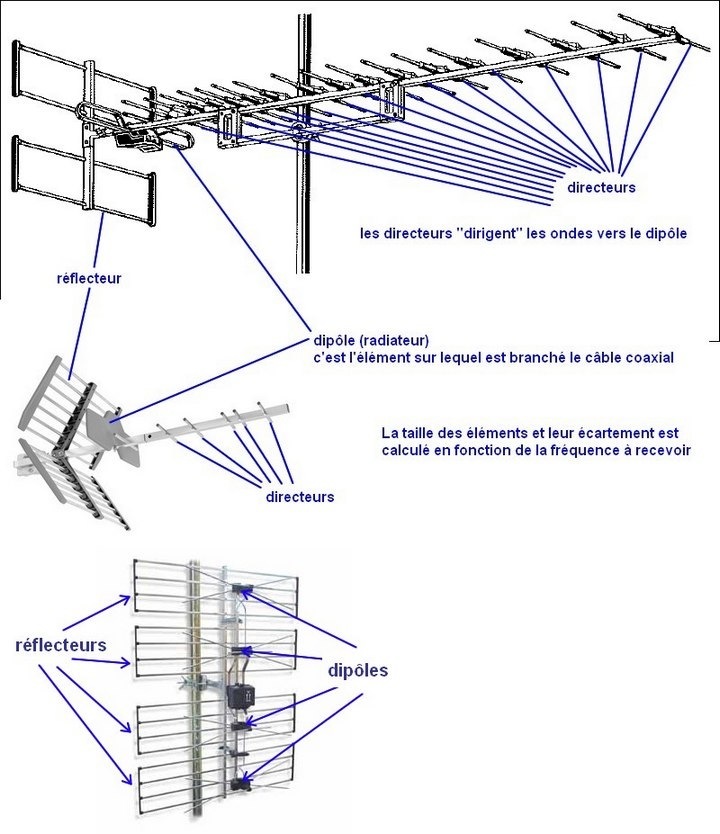

"Constitution" d'une antenne
(cliquer sur l'image pour l'agrandir)
Les liens "antennes terrestres" des constructeurs :
Alcad
Emme Esse
Engel/Axil
Fagor
Fracarro
Fuba
Kathrein site en cours d'installation
Sedea
televes
Tonna
Triax
Wisi
Liens mis à jour le 17 avril 2021
Meta Topic des antennes terrestres :
Kathrein AOT 65
Wisi EB66/76/44/22
Fracarro Lambda
Televés DAT75 réception difficile
Televés DAT75 & DAT45
Fracarro PU4/PU8/PU16
Wisi EE06
Le point sur les meilleures antennes UHF
La meilleure antenne UHF et où l'acheter
Avis sur antenne terrestre
Les meilleures antennes ?
Courbes de gain des antennes :

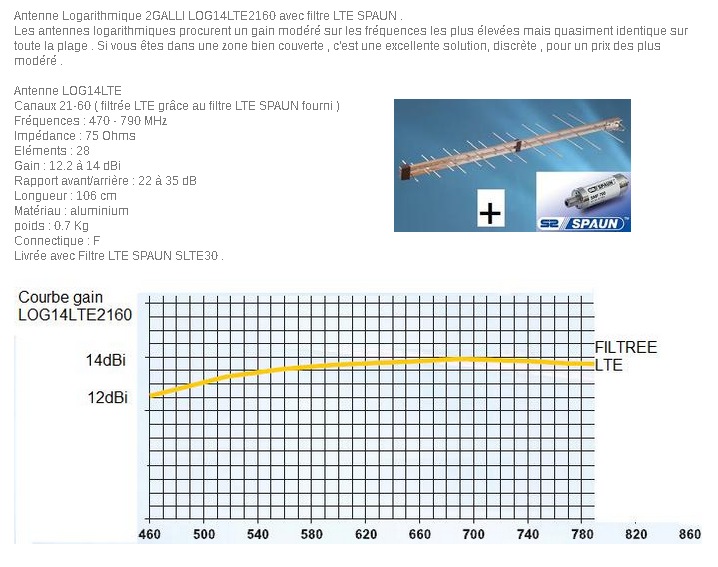

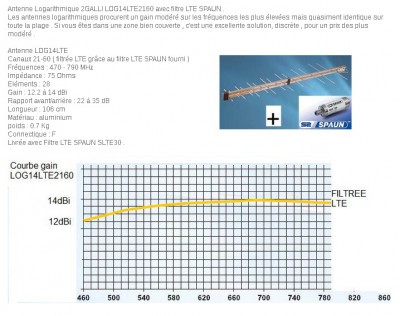

Antenne LOG 13,5 dBi
N.B. La courbe ci-dessous correspond à l'ancienne version 21/60, le lien ci-dessus menant à la version 21/48
Antennes qui ne sont plus commercialisées, mais encore en service

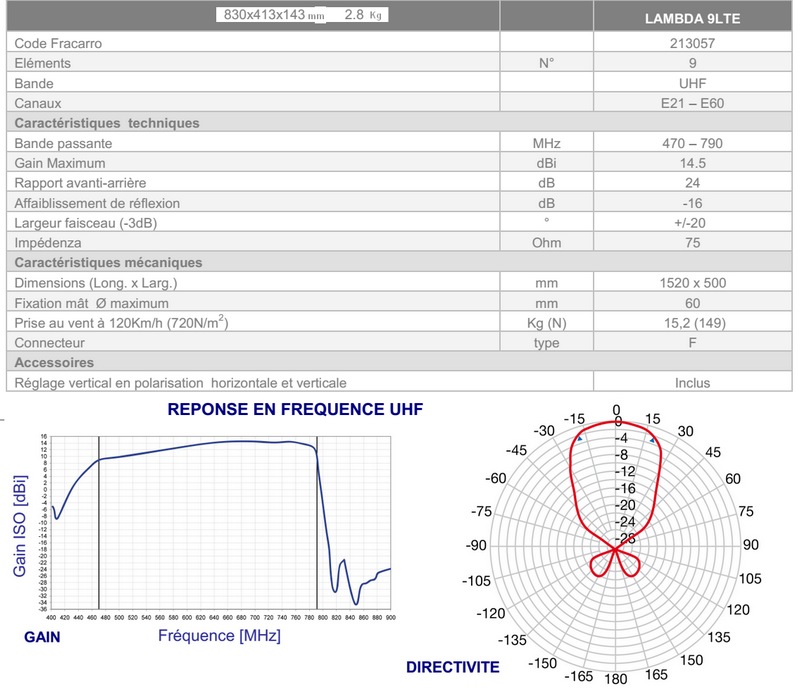

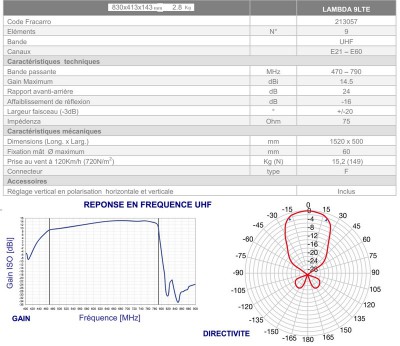

Fracarro/Portenseigne Lambda 09

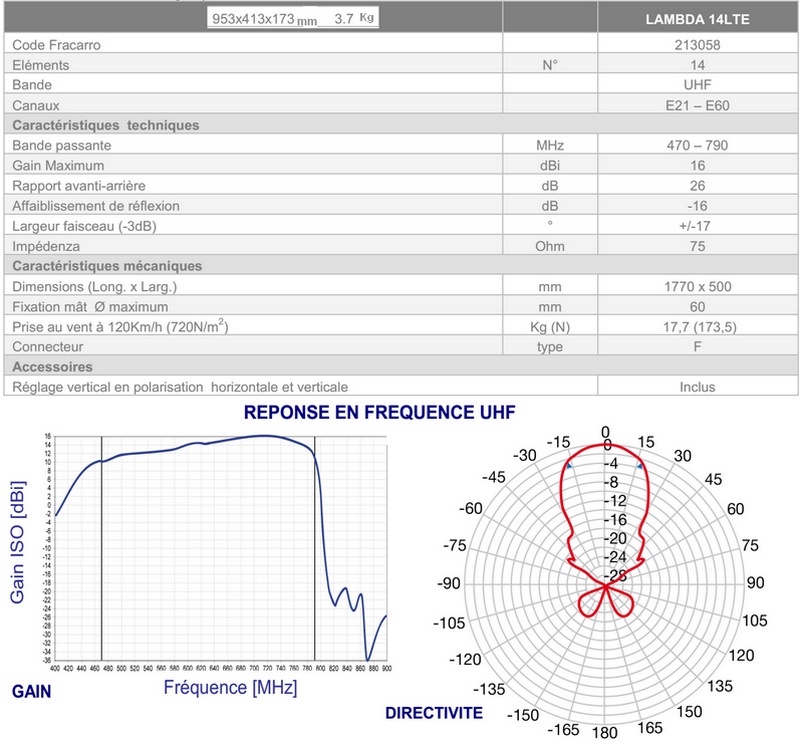

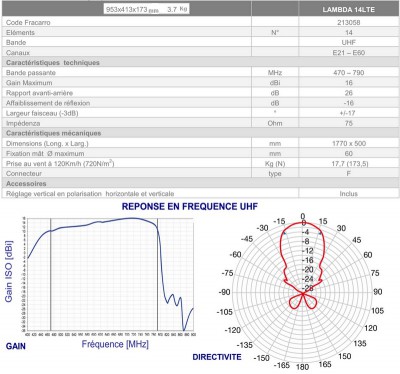

Fracarro/Portenseigne lambda 14

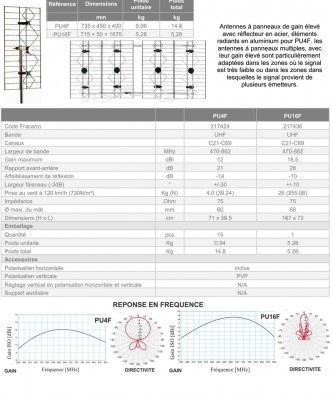

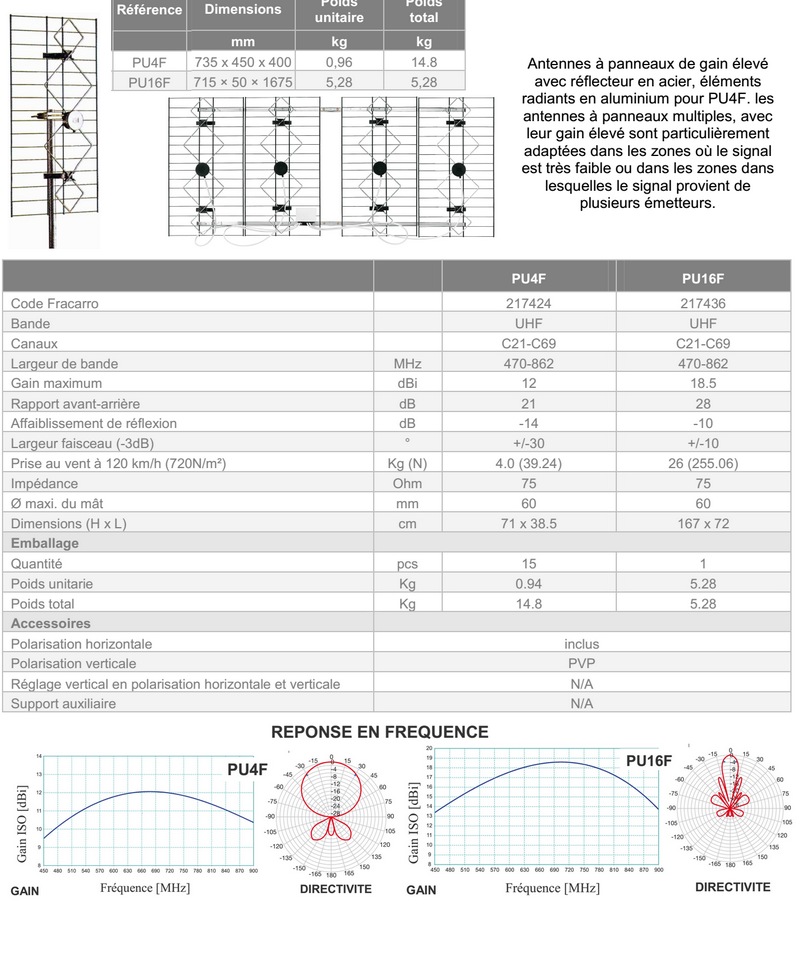

fracarro antenne panneau
Les gains exprimés par les différents constructeurs :
Gain par rapport au dipôle en dBd = dBi - 2.15 (ex : 18 dBd sont meilleurs que 18 dBi)
Gain par rapport à l'antenne isotrope en dBi = dBd + 2.15 (ex : 16 dBi sont moins bons que 16 dBd)
Kathrein : dBd
Wisi : dBd
Fracarro : dBi
Televés : dBi
Les gains maxi des meilleures antennes (données constructeurs) :
Kathrein AOT65 (21-65) : 18 dBd (20.15 dBi)
Fracarro PU16 (21-69) : 20 dBi
Televés DAT75 (21-69) : 19 dBi
Wisi EB66 (21-69) : 16.5 dBd (18.65 dBi)
Fracarro Lambda 14 (21-69) : 18 dBi
Televés DAT45 (21-69) : 17 dBi
Liens utiles :
Monter une antenne (anglais)
Choisir un site pour installer son antenne (anglais)
Choisir la taille de son antenne (anglais)
Les différents types d'antenne (anglais)
Comparaisons des performances d'antennes (anglais)
Ca ne marche pas : pourquoi ? (anglais)
Combiner des antennes vers différentes directions (anglais)
Combiner des antennes vers une même direction (anglais)
