A l'aide !

[bernard7715]

As tu au moins réglé le gain du preampli ?

[laurent2]

As tu au moins réglé le gain du preampli ?

à fond comme un bourrin

[laurent2]

R1 canal 60 786 Mhz
R2 58 770
R3 59 778
R4 40 626
R5 45 666
R6 32 562

canal analogique 67 839

de toute façon, mon premier problème quand je suis venu ici était que je ne recevais pas les R2 de la TNT
et grace à vos conseils (préampli +alimentation)
+ viré l'ancienne antenne+ remise de la nouvelle antenne à la place + orientation
tout fonctionne à merveille
maintenant, je reçois canal+ comme d'hab sur mes télés, mais l'image n'est pas top et je voudrais simplement l'améliorer, je ne demande pas de la qualité Hd, mais je pense que je peux l'améliorer

[laurent2]

je viens de recevoir l'ampli sony STR DH820, il est top, maintenant j'attends la téloche

[bernard7715]

à fond comme un bourrin

Erreur,il est préférable de commencé par le minimum gain et augmenté si il y a lieu,

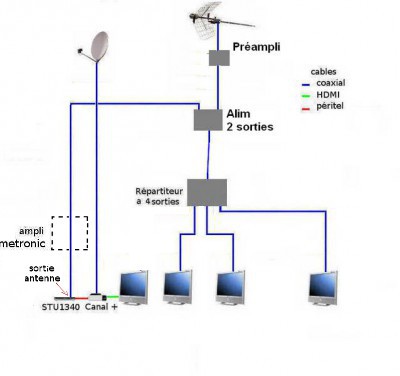

Ton installation ressemble a cela maintenant, moins l'ampli qui en pointillée.
Ce pointillée est pour te dire d'inséré l'ampli metronique dans la sortie antenne du stu, cela pour remonté le niveau de signal du stu.

-->

[Mario78]

déjà évites d'utiliser la deuxième sortie de l'alim , ça te fera déjà gagner la perte d'isolation entre voies (environ 23 dB)
http://www.optex.fr/Fiche.php?superfam= ... ref=042502

mets plutôt un répartiteur 2 sorties à l'envers ou un coupleur LB/UHF , ne par oublier le bouchon 75 Ohm sur la sortie inutilisée.

ensuite comme tu réparties en 4 , tu as une perte de 10 dB.Donc il te faut un ampli 10-20 dB avec un niveau de sortie de 90-100 dBµV en sortit du STU

http://www.conrad.fr/amplificateur_larg ... 102124_FAS

ensuite régler le pré ampli à un peu plus que nécessaire

enfin utiliser un canal bas genre 21-22.

[vidéo-33]

canal analogique 67 839... canal+ sur mes télés, mais l'image n'est pas top

dans un menu du "stu" changes ce canal 67 pour le canal 21 : tu aurais déjà moins de pertes
et utilises un vrai coupleur 2 entrées UHF pour coupler la sortie de ton STU ( le canal analogique)
avec une seule des 2 sorties de l'alim du pré-ampli

[marceljack]

déjà évites d'utiliser la deuxième sortie de l'alim , ça te fera déjà gagner la perte d'isolation entre voies (environ 23 dB)
http://www.optex.fr/Fiche.php?superfam= ... ref=042502
mets plutôt un répartiteur 2 sorties à l'envers ou un coupleur LB/UHF, ne par oublier le bouchon 75 Ohm sur la sortie inutilisée.
ensuite comme tu répartis en 4 , tu as une perte de 10 dB. Donc il te faut un ampli 10-20 dB avec un niveau de sortie de 90-100 dBµV en sortie du STU.

Si çà fonctionne mais mal sur le canal 67 avec le répartiteur de l'alim utilisé en coupleur, il est possible que le fait de passer le STU sur le canal 21 ou 22 et de coupler sa sortie à la TNT au moyen d'un coupleur ou répartiteur large bande suffise car laurent gagnera au moins 20 dB de niveau.
Je serais partisan d'essayer d'abord comme çà et de n'investir dans un ampli que s'il y a encore trop de neige.

[Mario78]

mes calcul sont simple :
couplage + répartition : 13 dB (3 + 10)

Avec les câbles on va arrondir à 15 dB

donc 75dB - 15 dB = 60dB => un peu juste pour une image de qualité surtout avec le bruit qui viendra de l'antenne.

donc un gain de 10 -15 dB serait pas mal.

De plus si l’installation possède des prises murales est autre facteur de perte , il restera plus grand chose des 75 dBµV

[Izentrop]

Bonjour,

Si çà fonctionne mais mal sur le canal 67 avec le répartiteur de l'alim utilisé en coupleur, il est possible que le fait de passer le STU sur le canal 21 ou 22 et de coupler sa sortie à la TNT au moyen d'un coupleur ou répartiteur large bande suffise car laurent gagnera au moins 20 dB de niveau.

+1
Un coupleur 2 U large bande a la même atténuation qu' un répartiteur 2S monté à l'envers. Par contre en utilisant l'alimentation en tant que répartiteur, on est obligé de relié l'arrivée C+ sur une sortie, et comme l'atténuation entre sorties est d'environ 20 dB, je pensait qu'on pouvait compenser avec son ampli intérieur
